董唯元  ◎ 2004-02-18 00:00 存储在线

存储和虚拟

虚拟存储产品作为一个独立的产品类别被提出已经有3年多的时间,虽然至今虚拟存储技术已经发展成为一个包罗万象的技术门类,但其最初产生时主要是针对存储管理的需求而发展的。简单的说,当初的虚拟存储技术应该归属存储管理范畴,是存储管理的一个子集。

    随着技术的发展进步,存储系统已经成为IT系统中一个完全独立的层次,就像网络、应用和服务器一样,存储系统在IT系统的地位也越来越重要。然而,就像网络和应用系统一样,存储系统也面临着越来越复杂的管理问题。原有设备和新增设备往往属于不同产品系列,甚至来自若干不同的厂商。在用户面前,是一幅纷繁复杂、支离破碎的系统结构图。尽管如此,系统维护人员还是需要尽力分析每个设备的使用情况,包括每个设备的性能瓶颈以及空间使用率等等。这种复杂繁琐的管理机制不仅不利于存储系统的工作效率,更是企业IT系统稳定性的一大隐患。

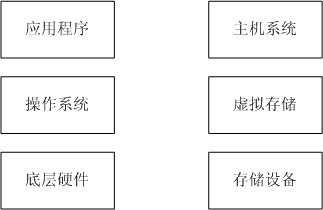

    虚拟存储就是在这种情况下产生的。虚拟存储技术将底层存储设备进行抽象化统一管理,向服务器层屏蔽存储设备硬件的特殊性,而只保留其统一的逻辑特性,从而实现了存储系统集中、统一而又方便的管理。对比一个计算机系统来说,整个存储系统中的虚拟存储部分就像计算机系统中的操作系统,对下层管理着各种特殊而具体的设备,而对上层则提供相对统一的运行环境和资源使用方式。

举个具体点的例子,在传统的磁盘阵列中,不同容量的磁盘是无法混和使用的,而用户的实际情况往往是前面买了18GB的磁盘,等到扩容的时候,只有 73GB的磁盘可选了。面对这种尴尬,很多用户只好选择重新调整部属自己的应用,甚至干脆放弃先前的设备。而虚拟存储技术则可以把不同时期购买的不同容量的磁盘,甚至是不同设备上的磁盘,统一起来使用,而服务器就像使用一个设备一样的使用它们。这样,服务器就不需要再关心,哪个文件放在哪个磁盘阵列上这种问题了。管理问题在服务器上被大大的简化了!

    虚拟存储的另外一层含义是设备使用方式的转化,这应该更接近“虚拟”这个词的本意。所谓“虚拟”就是假的,模拟的,而不是真实的。在网络游戏的虚拟世界中,人物身份是虚拟的,战斗武器是虚拟的,武功魔法是虚拟的,连交友联姻都是虚拟的!简直是虚得一塌糊涂。好在虚拟存储倒还没有那么虚,只是在设备的使用形式上做了些手脚而已:明明是磁带,却被当作磁盘使用;明明是磁盘,却被当作磁带;明明是TCP/IP的网络连接,却虚拟成了SCSI连接……如此种种的虚拟技术,其目的除了方便上层服务器简单统一的使用之外,还在于扩展现有设备和技术的应用范围和领域。

    例如磁带设备,在传统的系统中,只能被当作顺序读写设备使用,这就注定磁带上无法形成类似磁盘的文件系统,也就无法摆脱其离线存储的宿命。而今经过虚拟存储技术这么一虚拟,磁带摇身一变成了可随机读写的块设备,也就堂而皇之的加入了在线存储的队伍。

    实际上,早在虚拟存储这一概念还没有产生之前,一些虚拟技术就已经普遍应用了,甚至可以追溯到遥远的MS-DOS年代。接触过MS-DOS这一古老物种的人一定还记得,当时磁盘的访问速度非常低,而且磁盘的频繁读写会造成硬件的损伤(磁头阻尼悬浮技术当时还没有产生),于是MS-DOS系统提供了一种 RAM-DISK技术,即将一部分内存模拟成磁盘,用户可以对这个本不存在的磁盘进行格式化和拷贝等操作,由于实际上是内存对内存的操作,RAM- DISK的访问速度明显比真实磁盘高很多,而且不会造成磁头的频繁移动。

    另外一个典型的例子就是卷管理软件。许多操作系统平台上都有一种甚至多种卷管理软件层,常见的有AIX平台上的Volume Group,Solaris平台上的Volume Manager,Linux平台上的LVM等。这些卷管理软件的功能就是模拟物理磁盘的结构,把多个磁盘组或者多个磁盘条带组织起来,虚拟成一组统一的数据块集,这样操作系统就可以统一而方便的使用所有的磁盘了。这类软件的工作机制和管理思想,是现今虚拟存储技术的一个重要组成部分。

难以定义的概念

说了这么多,到底什么是虚拟存储的确切定义呢?这个问题真是很难回答。原本虚拟存储技术是作为存储管理的一个子集产生的,但是发展到现在,其目的方向已经扩散得非常广泛。有些部分是为了提高存储系统性能,有些部分是为了提高系统容量,有些部分是为了改变设备使用方式,有些部分甚至是针对存储安全发展出来的。如此内容庞杂,头绪众多的技术概念,一时间还真是无法精准的描述。

    尽管如此,总结一些虚拟存储的共同特性还是可以做到的。总体上看,虽然虚拟存储的目标包罗万象,但是实现手段却相对集中。我们不妨可以将虚拟存储技术看作一门武术流派,虽然演练者的目的各不相同,有为强身健体,有为报仇雪恨,但是其基本套路却大致相同。虚拟存储的套路以“抽象”、“模拟”、“隐藏”和“整合”这四个方面为主。抽象就是提取各种存储技术和存储设备的共性,将多个资源抽象成为单一资源;模拟就是突破传统技术的限制,将一种资源模拟成为另外一种资源;隐藏就是将设备或服务等资源的无关特性细节屏蔽,从而隐藏资源的部分或全部特征;整合就是通过组织,将不同类型的资源整合成为一种资源。

    现在,我们可以看一看国际存储工业协会对虚拟存储这一概念的定义。为了不带入笔者的误解和局限,这里引用的是原文。在定义之后,国际存储工业协会的技术委员会还补充了一个例子,用以进一步补充说明这个颇富诗意的定义,这里也一并引用了。

    Storage Virtualization:

    1 - The application of virtualization (q.v.) to storage services, devices or resources that results in storage services, devices or resources.

    2 - The act of abstracting, hiding, or isolating the internal function of a storage (sub) system or service from applications, host computers or general network resources.

    Example: Using virtualization to provide storage and data management that is transparent to users, applications or network; Using virtualization to group different block storage systems into one or more virtual storage pools.

    说实话,这个定义并没有对虚拟存储的概念,给出清晰而精准的描述。依照这个定义,许多现有的技术,仍然难以确定是否属于虚拟存储领域。这个定义更主要的意义是在于,它为虚拟存储概念设定了一个相对固定的范围。但愿各个厂商能够遵守这一规定范围,不会将虚拟存储的概念进一步扩大。

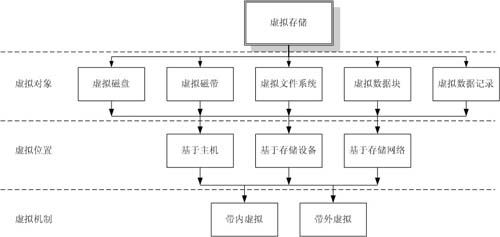

虚拟存储三大问题

在一个模糊的定义下进一步讨论虚拟存储显然是十分困难的。为了言之有物,我们主要讨论三个基础性的问题:

    虚拟的对象是什么?

    在什么位置进行虚拟?

    如何虚拟?

    第一个问题比较容易回答。虚拟存储所虚拟的对象就是一些存储资源,磁盘、磁带、文件、文件系统、数据块等等,这些统统包括在内。其虚拟的结果就是虚拟磁盘、虚拟磁带、虚拟文件、虚拟文件系统、虚拟数据块等等。可以看出,虚拟存储的对象并不一定是物理的设备,而可能是一些纯逻辑的对象。实际上,虚拟存储即可以将物理设备虚拟成物理设备,也可以将物理设备虚拟成逻辑对象。

    随着技术的发展,甚至出现了将逻辑对象虚拟成物理设备的技术,例如将一个逻辑分区虚拟成一个物理磁盘。当然,从逻辑对象到逻辑对象的虚拟技术也在发展中,但相对而言,这部分的技术难度较大,而且目前的需求并不十分迫切,所以类似把一个文件系统虚拟成另外一个文件系统之类的技术,进展还非常缓慢。

    第二个问题的回答也不困难。虚拟是一个处理过程,这个处理过程一定是在主机和存储设备之间完成的。那就只可能有三个位置:主机、存储设备和存储网络。事实上是,在三个位置上都有相应的虚拟存储技术存在,根据处理所在的位置,虚拟存储技术被分为“基于主机端的虚拟存储”、“基于存储设备的虚拟存储”以及“基于存储网络的虚拟存储”这三种类型。

其中基于主机端的虚拟存储,几乎都是通过纯软件的方式实现的。这种实现机制不需要引入新设备,也不影响现有存储系统的基本架构,所以实现成本很低。但是其难以克服的困难是平台依赖性太重,开发商要为每一种操作系统平台甚至每一个版本,开发一套软件产品,其劳动量是可想而知的。而基于存储设备的虚拟技术虽然有效率高,性能好等特点,但是在现实中,几乎所有的厂商都只提供对自身产品的支持,其开发性大打折扣。基于存储网络的虚拟技术目前还处于起步阶段,一些独立厂商已经涌现出来,这些厂商即不生产主机,也不提供磁盘阵列或磁带库等存储设备,专门提供面对开放存储网络的虚拟存储产品。虽然在现阶段这些产品或在性能方面,或在安全性方面,存在一些问题,但是其开放性的优势是这一类产品得以发展的强大动力所在。

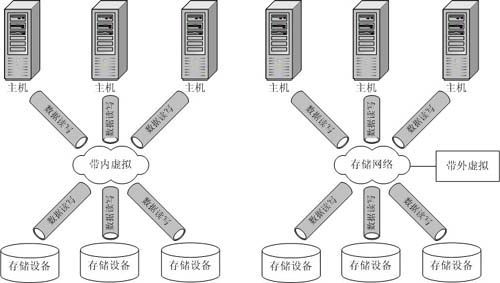

    第三个问题看起来也不深奥,但是当我们试图回答时,却发现无从说起。实际上这个问题的提出,是为了引出对虚拟存储的一个分类标准。根据实现的机制,虚拟存储可分为“带内”和“带外”两种基本类型。这两种类型的区别就在于,实现虚拟的过程是否与正常的数据读写过程同时进行。更具体的说,带内虚拟技术,是在数据读写的过程中,在主机到存储设备的路径上实现虚拟存储;而带外虚拟技术,是在数据读写之前,就已经做好了虚拟工作,而且实现虚拟的部分并不在主机到存储设备的访问路径上。因此,带内虚拟技术也称为“同步虚拟”,而带外虚拟技术自然就称为“异步虚拟”。

打个比方说,如果我们把虚拟过程看作汽车上路的缴费过程,那么带内虚拟就相当于在公路上设置收费站,司机不上路就不需要缴费,而一旦上路,就必然要通过收费站,也就是在上路的同时缴费。而带外虚拟技术像交管所,司机在上路之前就已经在交管所办理了缴费手续,然后才可以上路,但是并不一定在缴费之后就马上上路,而且在公路上飞奔的汽车也不需要穿过交管所。明白了这个蹩脚的比喻,又看了图示的说明,下面这个结论就很容易得出了:带内虚拟技术,可能是基于主机实现的,可能是基于存储设备实现的,当然也可能是基于存储网络实现的,而带外虚拟技术则只能是基于存储网络实现的。

蓬勃发展的虚拟存储

虚拟存储技术在3年的时间里已经取得了堪称辉煌的成就。其中的磁带虚拟、磁盘资源管理、跨卷多级管理等技术,已经发展出了一大批相当成熟的产品和解决方案,并逐步完善和丰富着今天的存储系统。随着厂商、用户和技术标准机构各方面,对这一技术方向与日俱增的关注,相信这一领域一定会长出累累的硕果。

地主 发表时间: 05-07-28 11:04

回复: 带脚镣跳舞 [tuzi]   版主   登录
顶一把

现在存储是热门了

B1层 发表时间: 05-07-29 07:26

回复: 蓝色 [bluecolor]   论坛用户   登录
大概是了解了,辛苦啦,TecZm
我想知道它的应用领域,就目前而言
它主要应用于哪方面或哪行行业中
谢谢

B2层 发表时间: 05-08-01 18:10

回复: sed [teczm]   版主   登录
对数据存储容灾安全要求较高的各方面 各行业都有应用

B3层 发表时间: 05-08-02 08:56

回复: 蓝色 [bluecolor]   论坛用户   登录
哦!看来有必要学习呢!
这方面的好的书吗?

B4层 发表时间: 05-08-04 12:01

回复: sed [teczm]   版主   登录
SAN存储区域网络 第2版

B5层 发表时间: 05-08-05 18:28

回复: 蓝色 [bluecolor]   论坛用户   登录
谢谢
我定会买来看看


[此贴被 蓝色(bluecolor) 在 08月07日09时08分 编辑过]

B6层 发表时间: 05-08-07 09:07

回复: Aoming [aoming]   版主   登录
顶起来。转载一个《谢长生:存储技术发展历程.doc》

来源:http://storage.ctocio.com.cn/comment/22/7826022.shtml

存储——第三个主角登场

20年前,我们开始以计算为核心谈论PC浪潮。10年前,我们开始以网络为中心谈论网络浪潮。今天,我们开始谈论存储浪潮,并且已经过渡到以数据为中心了。
存储是数据的“家”。处理、传输、存储是信息技术最基本的三个概念,任何信息基础设施、设备都是这三者的组合。
历史学家发现:每当存储技术有一个划时代的发明,在这之后的300年内就会有一个大的社会进步和繁荣高峰。

存储的昨天

存储是信息跨越时间的传播。几千年前的岩画、古书,以及近代的照相技术、留声机技术、电影技术等的发明,极大丰富了我们的信息获取渠道。这些都是和存储技术的发明分不开的。从20世纪开始信息技术发生了历史性的转移,“万物皆可数”,这对人类历史将具有深刻的意义。

存储的今天

可以将当代信息技术的总轮廓归纳为以下三部曲。
第一步:把现实各种各样信息形式的现实域转化为数字域;第二步:在数字域中进行三种简单的操作,即处理、传输、存储;第三步:再把数字域转化为现实域。

存储技术特点

对于半导体存储(RAM、ROM、Flash)技术,其特点是存储速度快,但是容量小;而磁存储(硬盘、软盘、磁带)容量大,速度慢;光存储(CD、DVD、MO、PC、BD、全息)综合了两者的优点,容量大,速度快,但是还是达不到我们所希望的容量和速度。一种理想的存储技术正在探索之中,设计思想是由一种具有绝对优势的存储技术来统一现有技术,采用“固态RAM”,容量将像硬盘那样大,速度像内存那样快,掉电后信息不丢失。

各种存储系统组合

任何单一的存储器件和设备都无法满足目前网络对存储的需求,存储资源单元一定要组合起来,以提供大容量、高性能、低价格、高可用、高安全的存储系统为目的的存储资源(注:存储资源不是数据资源)组合。

最经典的组合是Cache和虚拟存储器(VM)的组合。Cache是指SRAM与DRAM的组合,VM是指DRAM与DISK的组合,它们看起来是又大又快又便宜的存储器,这是教科书中常提到的。

目前用得最多的是磁盘阵列,是多个硬盘的组合,特点是容量大、速度快,而且最好的特点是可用性增加,即使有硬盘坏了,信息仍可用。这里把通信中的纠错理论用到磁盘中来,利用奇偶校验技术恢复数据,保证了信息的安全。这一点很重要。

若把多个磁盘阵列通过网络连接起来,用存储虚拟化软件把它们作为大的存储池,这样就有了更大规模的存储资源,存储成为中心,虚拟存储池好比是水库,服务器好比是抽水器,网络就成为水管,为我们提供信息。

还有一种新的技术,就是大规模的集群存储,是大量机器内硬盘的组合,不同于前面所讲的存储系统。如Google的存储信息系统0.5s就可以把信息提取出来。它的实现是通过多个PC内部硬盘空间的组合,拥有899个机架,每架80台PC的规模,共79112台PC机,每台2个硬盘,就有158224个硬盘,6180TB容量。

对等存储(P2P)是把各用户的PC机当作存储系统,大量加盟的PC机和服务器中的存储器组合成的存储系统,提供高带宽的视频服务和其他共享服务。

其他组合还包括虚拟磁带库等技术。

各种组合的目的都是为了形成虚拟的大容量、高性能、低成本、高可靠、高安全的存储器。空间分布和性能相比,空间分布越小性能越高、越近性能越高;控制权与安全性相比,越集中控制安全性最高。不同的组合有不同的用途,如P2P存储很适合公共共享资源(电影、电视、音乐),对关键的、私有的、保密的信息不适用;反之,EMC、IBM、HDS、HP等的大型阵列可提供高可靠、高性能、集中控制,用来存储一般人接触不到的关键数据。

存储技术的发展

硬件发展存在6个规律,分别两、两关于处理、传输和存储。
(1)Moore定律:微处理器内晶体管数每18个月翻一翻。
(2)Bell定律:如果保持计算能力不变,微处理器的价格每18个月减少一半。
(3)Gilder定律:未来25年(1996年与预言)里,主干网的带宽将每6个月增加1倍。
(4)Metcalfe定律:网络价值同网络用户数的平方成正比。
(5)半导体存储器发展规律:DRAM的密度每年增加60%,每3年翻4倍。
(6)硬盘存储技术发展规律:硬盘的密度每年增加约1倍。

  存储本身又有一个新摩尔定律(1998年由图灵奖获得者Jim Gray提出):从现在起,每18个月,新增的存储量等于有史以来存储量之和。数据量信息如此爆炸性增长,对存储就有了非常大的需求的刺激。

存储技术从原理层、器件层、设备层到系统层都有了很大进步。硬盘是发展最快的存储介质。是最重要的大容量存储设备,20世纪50年代由IBM发明以来密度增加了100万倍,到目前为止还没有找到能与之竞争的对手。最近硬盘的产品密度超过每平方英寸100Gb,实验室密度已超过每平方英寸1Tb;主要采用了超低飞行磁头10nm、加钌超稳定介质、PRML读通道、垂直磁记录(硬盘将在2006年全面转为垂直磁记录)等技术,再下一代还有光磁混合纪录等技术。硬盘存储还会进一步提高。

例如微硬盘,可以应用在移动计算、数码相机、数码摄像机和智能手机等领域。
光存储技术也有很大的进展。目前主要有CD-ROM、DVD-ROM、DVD机 DVD-RW(DVR)等。最近要产品化的技术在向高密度进军,已有蓝光DVD上市,每片可达25G的容量,还有多层多阶光存储、近场光存储(1片可以存250G)、全息光存储(1片可以存1T)等。磁光混合存储技术成熟之后密度会进一步增加。

前面提到的理想的存储器固态RAM(Dream Memory),理论上可以达到每平方英寸400T,实现掉电不丢失信息,既可以代替硬盘也可以代替内存,和CPU结合在一起,将使计算机系统在一个单芯片上得以实现。目前在技术上已经实现了,只是存储容量还比较低。
存储系统结构的发展思路

从处理的发展思路来看,是从单处理器-多处理器-多计算机-网格的路线进行的。对于存储也类似,遵从硬盘-阵列-存储网-数据网格的路线发展,由软件和硬件共同实现,系统结构必须和软件相配合,如存储虚拟化软件(单一逻辑映像)、存储资源管理软件(容量、级别、性能)、存储备份、异地容灾、数据迁移软件、数据生命周期管理软件等。

对解决可用性也有了新的思路,如借鉴生物学心脏工作的原理,提出具有耗散结构的存储系统。包括美国和我国在内正在研究这样一种系统,系统中有很多硬盘,具有监测硬盘是否有坏的可能性的功能,一旦监测到硬盘可能会坏,则立刻转移数据,即在数据丢失之前就已经备份,没有数据恢复时间,系统总是保持新鲜的不停机的状态,可用性很强。

随着异构的存储系统规模越来越大,系统越来越难以管理,人为错误越来越多,管理成本越来越高。现在产生一种新的技术叫对象技术,旨在把管理下移,令存储设备包含更多的智能,使得管理大为简化。华中科技大学提出的进化存储系统,就使得存储在物理上进化,数据分布得到进化,解决管理复杂性问题。

另外,也要考虑数据生命周期问题。一切都存下来不是一个好的办法。无限扩大容量,成本无谓增加。管理和保存无用的数据是巨大的浪费,无用信息干扰当前信息存取的性能。
解决途径是向大脑学习遗忘机制,重要的信息深层记忆,不重要的浅层记忆,无用的信息忘掉。

存储的明天

存储需求量还是在急剧增加。目前的视频通信还只能用在小窗口中,如果要是大窗口通信,就会有很大的数据量,现在还没有实现。

麻省理工学院实验室已经成功实现了立体的影像,可以通过全息投影技术,在空间透过玻璃看到立体的影像(图3)。若用超级计算机数据压缩技术计算以后,每秒钟动起来,就可以看到立体的栩栩如生的影像。若将此技术应用在宽带通信上,则通信就会发生革命性的变化,以后就不只是听声音开一个小窗口,而是实现一个活生生的人在你面前和你通话。

You Life bit项目是微软正在开展的非常有意思项目。通过将存储和人的视觉神经连接起来,利用人自己的眼睛在硬盘中把一生中的任何细节的图像存下来。这是个庞大的工程。

信息技术改变了我们的生活,还将不断使社会发生深刻变化。

(本文根据“信息存储系统”国家专业实验室暨教育部重点实验室主任谢长生 “2006教育行业信息存储大会”上的演讲整理,有删节)
