RJ45接口信号定义,以及网线连接头信号安排

以太网 10/100Base-T 接口:
Pin Name Description
1 TX+ Tranceive Data+ (发信号+)
2 TX- Tranceive Data- (发信号-)
3 RX+ Receive Data+ (收信号+)
4 n/c Not connected (空脚)
5 n/c Not connected (空脚)
6 RX- Receive Data- (收信号-)
7 n/c Not connected (空脚)
8 n/c Not connected (空脚)

以太网 100Base-T4 接口:
Pin Name Description
1 TX_D1+ Tranceive Data+
2 TX_D1- Tranceive Data-
3 RX_D2+ Receive Data+
4 BI_D3+ Bi-directional Data+
5 BI_D3- Bi-directional Data-
6 RX_D2- Receive Data-
7 BI_D4+ Bi-directional Data+
8 BI_D4- Bi-directional Data-

1 white/orange
2 orange/white
3 white/green
4 blue/white
5 white/blue
6 green/white
7 white/brown
8 brown/white

注:RJ45接口采用差分传输方式,tx+、tx-是一对双绞线,拧在一起可以减少干扰。


RS-232接口引脚定义

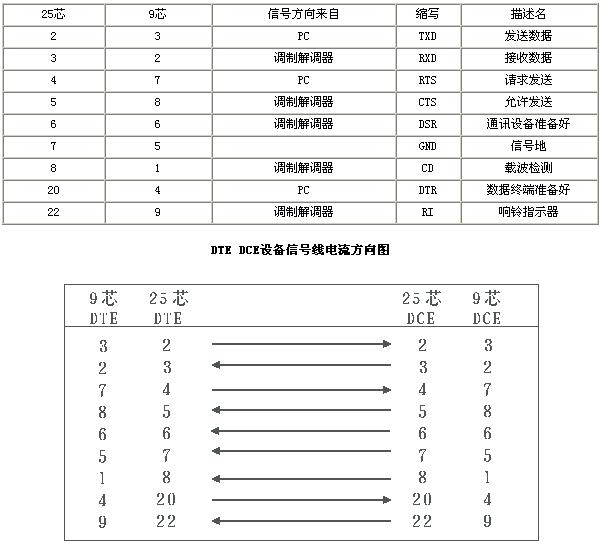

RS-232接口又称之为RS-232口、串口、异步口或一个COM(通信)口,严格地讲RS-232接口是DTE(数据终端设备)和DCE(数据通信设备)之间的一个接口,DTE包括计算机、终端、串口打印机等设备。DCE通常只有调制解调器(MODEM)和某些交换机COM口是DCE。标准指出DTE应该拥有一个插头(针输出),DCE拥有一个插座(孔输出)。





地主 发表时间: 05-10-16 14:45

回复: 带脚镣跳舞 [tuzi]   版主   登录

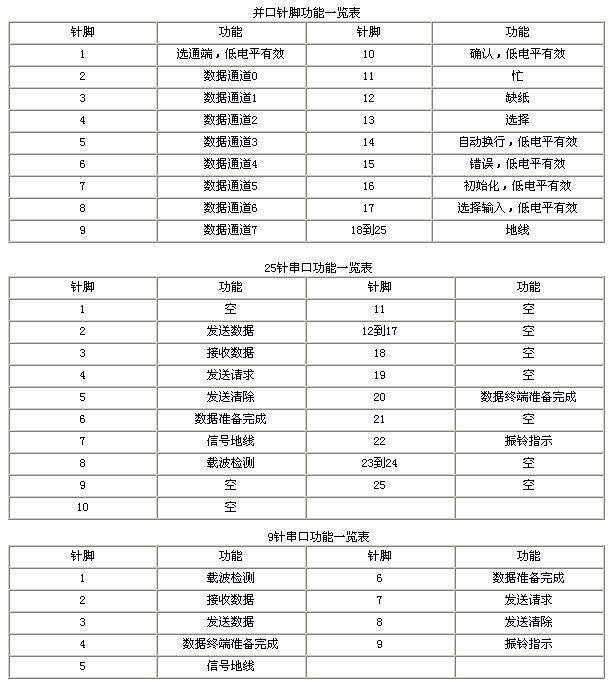

串口、并口接口定义

并行口与串行口的区别是交换信息的方式不同,并行口能同时通过8条数据线传输信息,一次传输一个字节;而串行口只能用1条线传输一位数据,每次传输一个字节的一位。并行口由于同时传输更多的信息,速度明显高于串行口,但串行口可以用于比并行口更远距离的数据传输。

1、25针并行口插口的针脚功能:

    针脚 功能 针脚 功能

  1 选通 (STROBE低电平) 10 确认 (ACKNLG低电平)

  2 数据位0 (DATAO) 11 忙 (BUSY)

  3 数据位1 (DATA1) 12 却纸 (PE)

  4 数据位2 (DATA2) 13 选择 (SLCT)

  5 数据位3 (DATA3) 14 自动换行 (AUTOFEED低电平)

  6 数据位4 (DATA4) 15 错误观点(ERROR低电平)

  7 数据位5 (DATA5) 16 初始化成(INIT低电平)

  8 数据位6 (DATA6) 17 选择输入 (SLCTIN低电平)

  9 数据位7 (DATA7) 18-25 地线路(GND)

  2.串行口的典型代表是RS-232C及其兼容插口,有9针和25针两类。25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现。其针脚功能如下:

  针脚 功能 针脚 功能

  1 未用

  2 发出数据(TXD) 11 数据发送(一)

  3 接受数据(RXD) 12-17 未用

  4 请求发送(RTS) 18 数据接收(+)

  5 清除发送(CTS) 19 未用

  6 数据准备好(DSR) 20 数据终端准备好比(DTR)

  7 信号地线路 (SG) 21 未用

  8 载波检测 (DCD) 22 振铃指示精神 (RI)

  9 发送返回(+) 23-24 未用

  10 未用 25 接收返回(一)

  9针串行口的针脚功能:

  针脚 功能 针脚 功能

  1 载波检测(DCD) 6 数据准备好(DSR)

  2 接受数据(RXD) 7 请求发送(RTS)

  3 发出数据(TXD) 8 清除发送(CTS)

  4 数据终端准备好(DTR) 9 振铃指示(RI)

  5 信号地线(SG)


B1层 发表时间: 05-10-16 14:53

回复: 带脚镣跳舞 [tuzi]   版主   登录
v35接口管脚说明

管脚 管脚名称对应的34针标准 插座管脚编号
编号
1 保护地 A
7 信号地 B
2 发数据 A P
14 发数据 B S
3 收数据 A R
16 收数据 B T
4 请求发送 C
5 清零发送 D
6 DCE准备好 E
20 DTE准备好 H
8 数据载波检测到 F
24 发送时钟A(来自DTE) U
11 发送时钟B(来自DTE) W
15 发送时钟A(来自DCE) Y
12 发送时钟B(来自DCE) AA
17 接收时钟A(来自DCE) V
9 接收时钟B(来自DCE) X


V.35 Interface Straight-Through Cable

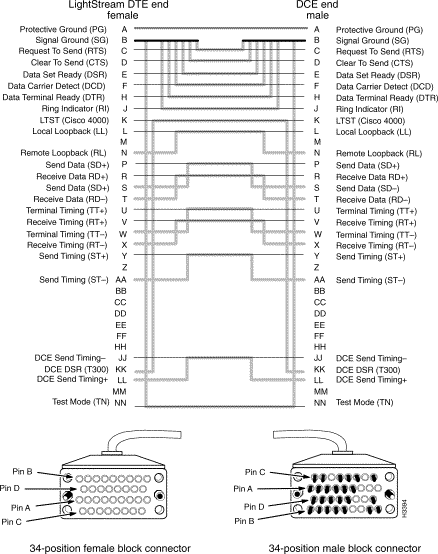

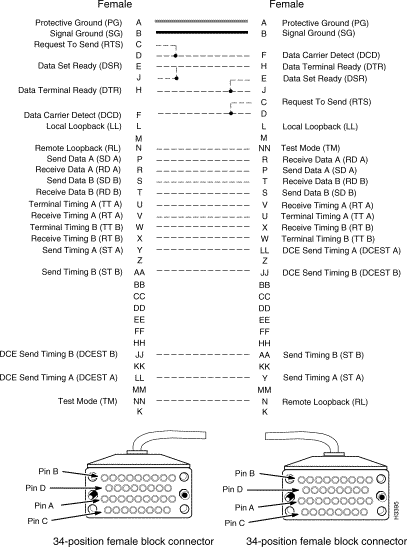

V.35 Crossover Cable Signal Diagram

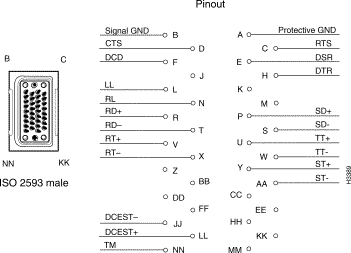

V.35 Connector Pin Assignments




[此贴被 带脚镣跳舞(tuzi) 在 10月16日15时05分 编辑过]

B2层 发表时间: 05-10-16 15:04

回复: 带脚镣跳舞 [tuzi]   版主   登录

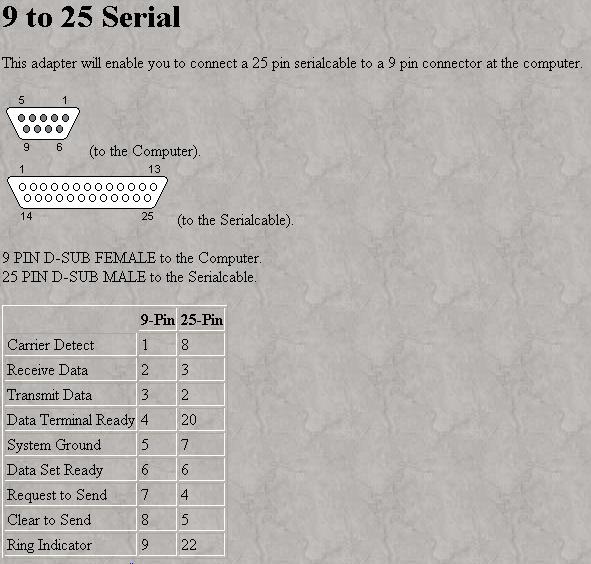

9转25针转接头




B3层 发表时间: 05-10-16 15:07

回复: 带脚镣跳舞 [tuzi]   版主   登录

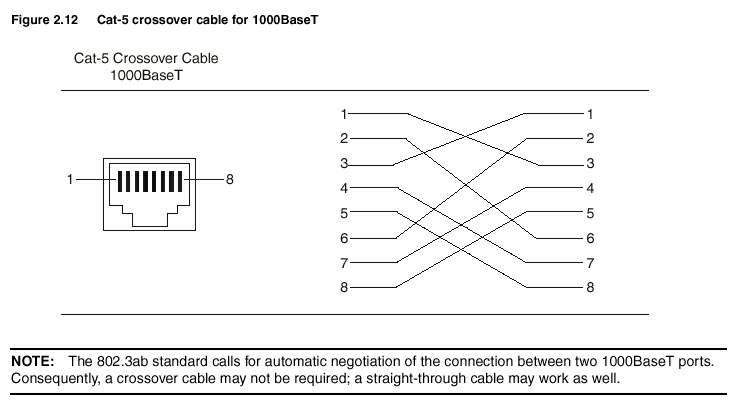

1000Mb



E1 120ohm RJ48定义
1 RXD (RING) Receive Data Input
2 RXD (TIP)

4 TXD (RING) Transmit Data Output
5 TXD (TIP)


120Ω RJ-45 插针定义(e1接口)

管脚标号 功能定义 信号方向
1 TX+(发送数据正) 输出
2 TX-(发送数据负) 输出
3 RX+(接收数据正) 输入
4 NC(空)
5 NC(空)
6 RX-(接收数据负) 输入
7 GND(地)
8 NC(空)


Cisco-控制台和AUX端口电缆指南

终端连接的控制台端口设置
在您将终端连接到控制台端口之前,您需要配置终端来同路由器控制台端口匹配:

9600 波特
8 数据位
无奇偶
2 个停止位(9600 8N2)或者1个停止位*
*取决于路由器
控制台和AUX接头类型
如下表所示, Cisco 路由器具有三类控制台和AUX接头

RJ-45
DB-25 DCE
DB-25 DTE
有三类RJ-45-to-DB-25接头:DCE类型(调制解调器)、DTE类型以及DCE类型(非调制解调器)。每个都有不同的功用。一般来说,DTE用于终端,DCE(调制解调器)用于调制解调器,而DCE(非调制解调器)则已经过时。

注: 将针6移到针8,您就可以将DCE类型(非调制解调器)改为DCE类型(调制解调器)。

全文详见: http://www.net130.com/2004/9-15/163119.html

B4层 发表时间: 05-10-16 15:12

回复: 带脚镣跳舞 [tuzi]   版主   登录
The Hardware Book(英文的) http://www.blackdown.org/hwb/hwb.html
入http://www.blackdown.org/hwb/download/index.html可全部下载

个人电脑的常用接口资料 http://www.pp51.com/fei/2.htm

电脑硬件实用资料 http://www.tsty918.com/syzl.htm 中 "电脑主板接口资料"


http://www.cisco.com/univercd/cc/td/doc/product/atm/l2020/l2020r21/clicard/planning/cabling.htm

这个包里有70多种接口的定义。 http://laixi.dns0755.net/software/data/interface.zip

B5层 发表时间: 05-10-16 15:14

回复: 零下一度 [xiaoshi]   论坛用户   登录
今天见个三星的袖珍票据打印机,它的数据线,打印机上是并口,而连电脑上的却是com口的
真搞不懂,针数都不一样,怎么通信啊?

B6层 发表时间: 05-10-22 18:40

回复: 暗香盈袖 [xsm]   论坛用户   登录
收藏!脚镣是个好同志!

B7层 发表时间: 05-10-22 19:20

回复: 带脚镣跳舞 [tuzi]   版主   登录
引用:
今天见个三星的袖珍票据打印机,它的数据线,打印机上是并口,而连电脑上的却是com口的
真搞不懂,针数都不一样,怎么通信啊?



有些针是保留的 就算是断了 也没有关系
你可以去看看说名书呀 估计那些是保留的 所以可以通信了
