论坛: 系统集成 标题: 惠普的路由器如何和CISCO的路由器相连？ 复制本贴地址

作者: feng5 [feng5]

登录

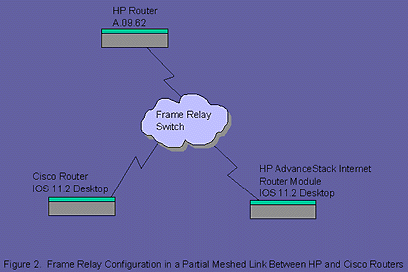

指南： 配置惠普路由器与Cisco路由器相连,该白皮书主要说明了如何在同一个局域网中，使用点对点协议或者帧中继协议将惠普路由器和Cisco路由器配置在一起联合工作。     白皮书中路由器的描述 ,在该白皮书中，可以在一起共同使用下列产品： HP Internet路由器模块 所有 Cisco IOS 路由器 HP Router 210， 235， 240， 430， 440， 445， 650     对于本文档，互操作性指的是：使用开放性的标准，一个厂家的产品可以和另外一个厂家的产品一起运行。注意HP Internet路由器模块由惠普和Cisco联合开发，使用Cisco Internet操作系统（IOS）。由于Cisco路由器和HP Internet路由器模块使用相同IOS，可以看到“Cisco路由器或者HP Internet路由器模块”自始至终一起贯穿整个文档。 惠普和Cisco互操作性范围     惠普和Cisco共同努力生产了可互操作的路由器。结合了惠普客户的意见和技术专家的意见，Novell IPX 和 IP V4 被选为支持护操作性的基础。本文主要焦点集中在租用线路（点对点）上的 Novell? IPX， IP V4 ，和帧中继载体输送技术。表一是互操作支持的表格。 表一. 共同操作支持 广域网协议 路由协议 路由协议 点对点协议 Novell IPX-IPV4 IP and IPX RIP 帧中继协议 Novell IPX-IPV4 IP and IPX RIP     如果惠普路由器软件程序支持其它的协议，上面列出的协议和相关的表2中的RFC是惠普互操作性支持的焦点。 为了将来的 Cisco版本，惠普建议详细检查这些支持的RFC版本说明，并与表2种的数据比较。惠普软件更新只对当前版本进行更新。 表2. WAN协议和它们的RFC文档 广域网协议 RFC序列号 点对点协议 RFC 1171， 1172 帧中继 RFC 1294 IP 版本4 RFC 791， 792 如果在网络中使用点对点协议，那么继续阅读下面一段。如果在网络中使用帧中继协议，转到该文档的“帧中继协议”部分。 帧中继协议 图2是一个使用帧中继封装使惠普和Cisco路由器部分有孔连接的例子。     部分网状网络连接是使用帧中继转换器设置来完成的，在转换器中带有LIM该部分有孔连接，为了实现LMI管理在交换机处采用RS-232串口使用帧中继安装来完成的。下面从惠普路由器到Casico路由器路由IP和IPX所需的最小文件配置： 惠普路由器配置文件 广域网 2 10.0.0.3 255.0.0 .0 IPX 10B FR 静态布线Internet寻址类型 10.0.0.4 静态邻接 10.0.0.5 静态邻接 DLCI 101 服务质量 ： LLC 1 （数据报） 线路类型 ：帧中继 DLCI 编码类型 ： Q922 最大数据包尺寸 ： 1600 最大连接等待时间（毫秒） （0=无） ： 1000 DLCI编码长度： 2字节 查询间隔（秒） ： 10 监视事件 ： 4 报警计时器： 10 提供InARP ： 是 （“是”值为Cisco路由器提供惠普的IP和IPX地址） 管理类型 ： LMI 整个查询之间的间隔 ： 6 错误事件 ： 3 RIP 和SAP拆分水平线 ：否 Cisco路由器配置文件 连接串口1 没有IP地址 封装帧中继 IETF 不按规则排队 连接串口1.1点对点 ip地址10.0.0.4 255.0.0.0 ipx网络10B 帧中继接口-dlci 201 通信 HP AdvanceStack Internet路由器配置文件 连接串口0 没有 ip地址? 封装帧中继 IETF 不按规则排队 连接串口0.1点对点 ip地址 10.0.0.4 255.0.0.0 ipx网络 10B 帧中继接口-dlci 301 通信 注：当将上面的数据输入到惠普路由器控制台时，惠普路由器控制台为每个选项设置一个独立的屏幕。为了能够简单的阅读惠普配置文件，本文档忽略了独立的屏幕。配置文件中还忽略了有些屏幕的选项，这是因为屏幕上显示的默认值就是我们所期望的值。     证实惠普路由器与Cisco路由器之间的连接有效 ,在配置好 Cisco和惠普路由器之后，需要通过使用下面的“ping”命令测试它们之间IP和OPX协议的连接。 表四. IP 或IPX Ping命令 网络 IP 或IPX Ping命令 从HP AdvanceStack Internet 路由器到 Cisco路由器 ping 10.0.0.4 从HP AdvanceStack Internet 路由器到 Cisco路由器 ping ipx 10B.AA0004000378 从HP AdvanceStack Internet 路由器到惠普路由器 ping 10.0.0.3 从HP AdvanceStack Internet 路由器到惠普路由器 ping ipx 10B.0800.0922.18CA 从 Cisco路由器到 HP Internet R路由器 ping 10.0.0.5 从 Cisco路由器到 HP Internet 路由器 ping ipx 10B.080009F824FB 从惠普路由器到Cisco路由器 ping 10.0.0.4 从惠普路由器到 Cisco路由器 ipxping 10B.AA0004000378 从Cisco路由器到惠普路由器 ping 10.0.0.3 从 Cisco路由器到惠普路由器 ping ipx 10B.0800.0922.18CA 从惠普路由器 HP AdvanceStack Internet路由器模块 ping 10.0.0.5 从惠普路由器到HP AdvanceStack Internet 路由器模块 ipxping 10B.080009F824FB 关于帧中继的更多信息     与点对点协议不同，在使用帧中继协议的路由器时，记住要考虑帧中继的限制： 1.技术限制： 帧中继定义为多路访问媒体技术。多路访问技术使帧中继自己不向网络发送信息。为了向网络提供发的送信息，大部分路由器生产厂在软件中放置“广播”装置，在每个接口中复制信息包。 2.设计限制： 设计限制局限于点对点协议或者帧中继，和部分网状拓扑。 3.软件限制：惠普路由器（HP Internet路由器模块除外）多路传输物理接口到多个逻辑接口。惠普软件当前只支持IP多节点评价技术。因此在惠普路由器上，将分离水平线设置为“否”，惠普路由器可以在相同的物理接口上发送RIP和SAP输出，但是，具有不同的DLCI编号，该物理接口就是它接收RIP和SAP信息的那个接口。与Cisco路由器相反， Cisco软件执行的子接口支持IP，Novell IPX，Appletalk协议，在帧中继网络环境中消除了分离水平线问题。     总而言之，当设计帧中继网络时，应该考虑所有这些限制， 但是有一个限制就象是石蕊测试一样可以测试连通性实例，它就是分离水平线规则。作为一个一般性规则，在网络设计时应该不会出现水平线问题。本质上，如果需要迁移到另外一个路由器解决方案，在这一阶段非常容易设计或者执行互操作连通性。 结论     不管是选择了帧中继还是点对点协议，使用本文档上面提供的配置文件将惠普和Cisco路由器连接到一起。然后使用实例ping命令证实惠普和Cisco路由器形成连接。由于惠普和Cisco共同努力开发可互操作的产品，可以在同一网络中成功的使用惠普和Cisco路由器。 [此贴被 交换机(feng5) 在 05月19日12时01分 编辑过]

回复: feng5 [feng5]

登录

回复: Achieve [achieve]   版主

登录

回复: feng5 [feng5]

登录
