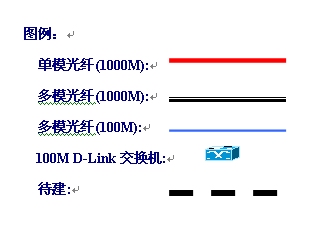

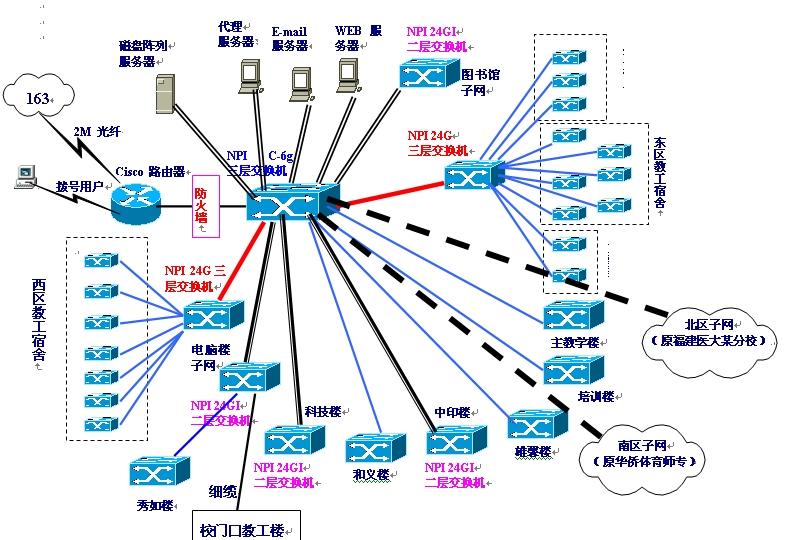

论坛: 系统集成标题: 又一个拓扑

复制本贴地址

作者: bug_me [bug_me]

论坛用户

[此贴被寒枫(bug_me) 在 07月24日16时02分编辑过]

地主发表时间: 04-07-24 15:49

回复: friendship [friendship]

论坛用户

三层交换用FDDI比较好俺觉得
Cisco工作组交换机图标不对吧？
平行绘制好看

B1层发表时间: 04-07-24 16:11

回复: Achieve [achieve]

版主

拓扑大体没什么问题，只是有点乱。
接入层交换机一定要用可网管的才行
不能级联太多，很容易造成带宽瓶颈，最好背板堆叠后双链路上联或四链路上联。
核心交换机要用模块化的，尽量不用收发器；服务器更加要用千兆双绞线，尽量避免用光纤；距离远的布线尽量用单模（550米外）。
接入层交换机尽量选取有两个千兆模块的设备

B2层发表时间: 04-07-24 17:18

回复: bug_me [bug_me]

论坛用户

谢了

B3层发表时间: 04-07-24 19:11

回复: TecZm [teczm]

版主

楼主用的防火墙只有两个端口么?如果是这样,不如省调防火墙,直接在Switch上配置访问控制;

要不为什么不把WEB Server/Mail server接在DMZ口?难道web server/mail server只对内网提供服务?若是照现在部署策略配置了防火墙,在以后若需要部署IDS时可能会产生很多误报.

现在这台防火墙并发量多少?
对于内网中可访问外网机器较多的网络,部署的防火墙处理能力很重要的,现在这台最大信息点多少?

子网是不是做了Vlan?

部署一台代理服务器是作什么用的?
若需要控制内网访问外网权限:不必作代理服务器,只需在三层交换机上配置即可;否则,在外网访问量较大的情况下,即使配置一台处理能力较强的代理服务器,也可能不堪重负,而且会增加三层交换机的工作负荷.
若需要对外网访问内容审计,只需配置端口映射即可,用代理服务器也没什么必要.

[此贴被 TecZm(teczm) 在 07月25日15时27分编辑过]

[此贴被 TecZm(teczm) 在 07月25日15时59分编辑过]

B4层发表时间: 04-07-25 15:17
